TUGAS UAS




Tugas mata kuliah Sensor C
Dosen : Darwison, M.T
Oleh :
Novi Putri
1610952023



 Jurusan Teknik Elektro
Fakultas Teknik
Universitas Andalas
Padang
2017



ALAT UKUR GAS NITROGEN DIOKSIDA  PADA KENDARAAN

 Komponen :
1. Mikrokontroller ATMega 8535
2. Resistor
3. LCD 16x2
4. Crystal (X'tal)
5. Capasitor
6. Button (Tombol)
7. Sensor gas Hidrogen (TGS2106)
8. Trimpot 1k
9. Transistor BC141
10. Buzzer




Fungsi alat ini adalah untuk pengukuran gas Nitrogen Dioksida yang dihasilkan mesin diesel dan mesin-mesin yang menggunakan bahan bakar solar. Sensor Nitrogen dioksida mengubah besaran gas menjadi tegangan linier. Kemudian tegangan keluaran sensor diproses oleh ADC mikrokontroler ATMega 8535 untuk diubah menjadi bilangan biner. Pada mikrokontroler terdapat program yang berfungsi untuk mencacah dan menghitung tegangan variable dari sensor. Tegangan keluaran sensor pada nol gas sudah sebesar 4.75 Volt dan tegangan tersebut turun jika mendeteksi gas Nitrogen Dioksida. Setelah proses perhitungan pada mikrokkontroler telah dilakukan, maka ditampilkan besarya kepekatan gas oleh LCD 16x2.

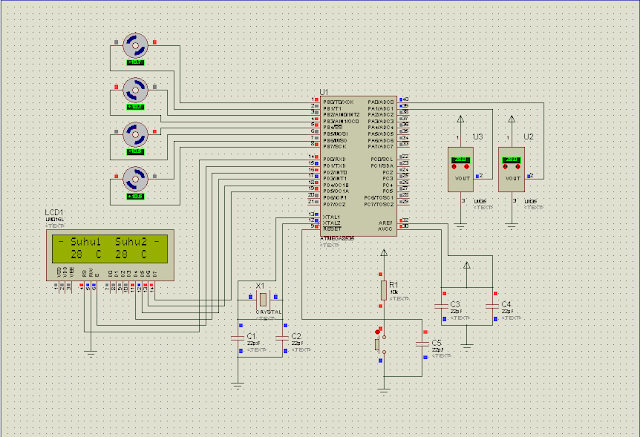

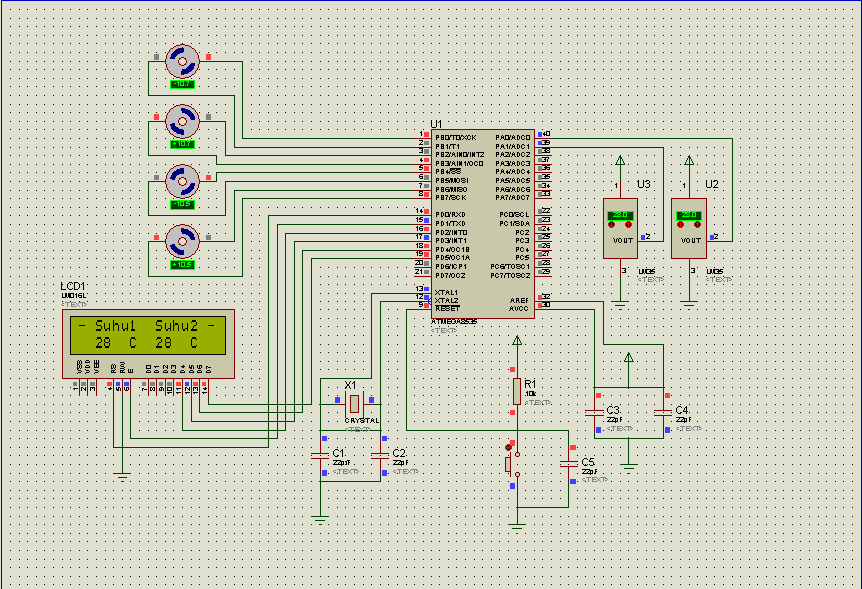

APLIKASI KONTROL SUHU RUANGAN



             Rangkaian yang telah di rancang di pasangkan ke beberapa tempat di ruangan yang akan di jaga suhunya.Sensor suhu LM35 akan mendeteksi suhu ruangan dan  mengirimkan sinyal ke mikrokontroller ATMEGA8535 yang telah terpasang dengan LM35. Pada mikrokontroller yang telah diprogram akan menterjemahkan sinyal yang diterima dan akan menkondisikan output dari sensor  yaitu motor pada kipas. Jika suhu yang terdeteksi panas, maka motor akan hidup dan setelah suhu turun ke suhu yang di inginkan motor akan berhenti. Hal ini akan terus berulang.


HTML dapat diDownload DISINI
Rangkaian dapat diDownload DISINI
